Zwerg
Der Kleine der ganz groß ist.

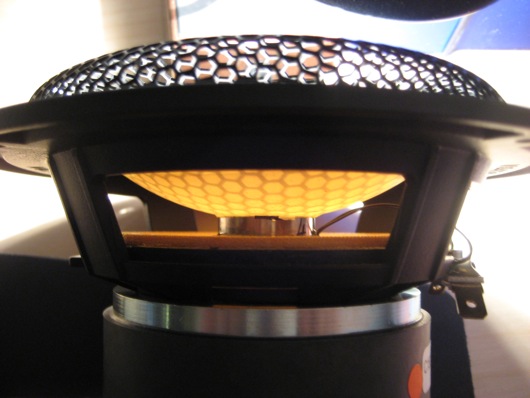

Die Membrane des Tiefmitteltöner ist aus Keramik.
Für den Hochtöner habe ich eine Schallführung entwickelt.

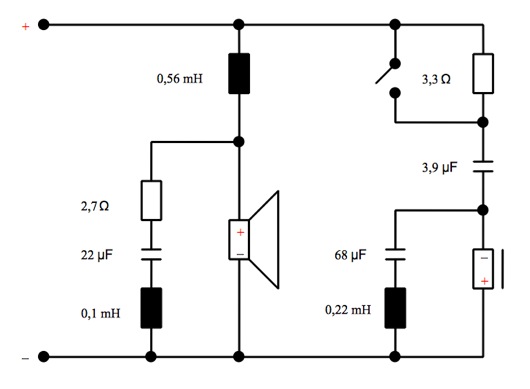

Hier ist der Schaltplan und eine kleine Doku mit Messungen und Preisen des Lautsprechers, zum vergrößern bitte auf das Bild klicken.

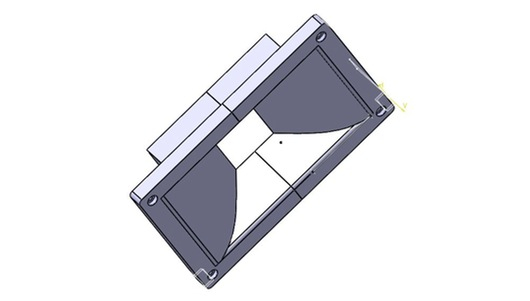

Hinter dem nächsten Bild ist die Zeichnung für die Schallführung, zum vergrößern bitte auf das Bild klicken.

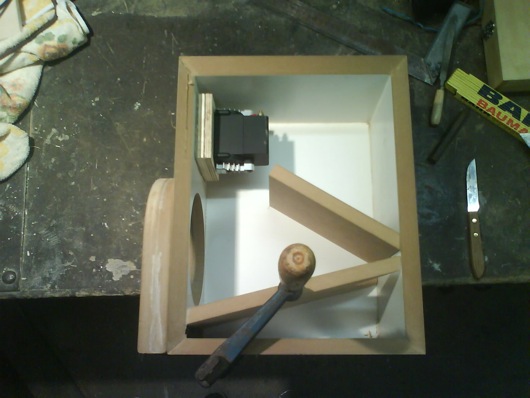

So sah das ganze beim zusammenbauen aus.
Und natürlich hab ich auch Gehäusezeichnungen, zum vergrößern bitte auf das Bild klicken.

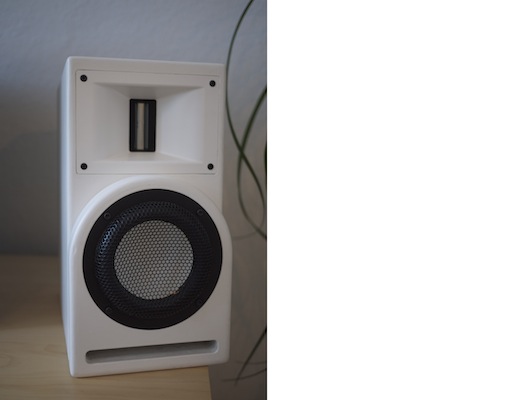

Und Fertig!.
|
|
|
|
