Riese

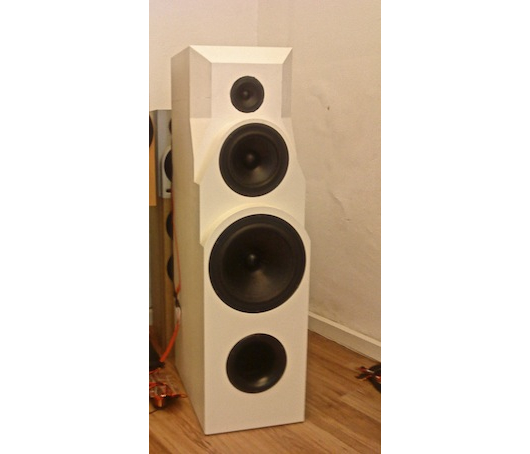

Der Riese ist umgebaut.

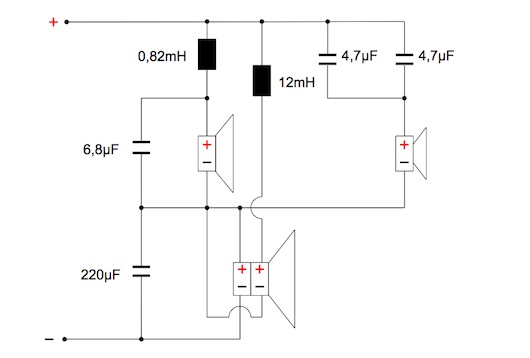

Hier ist der Schaltplan. Zum vergrößern bitte auf das Bild klicken.

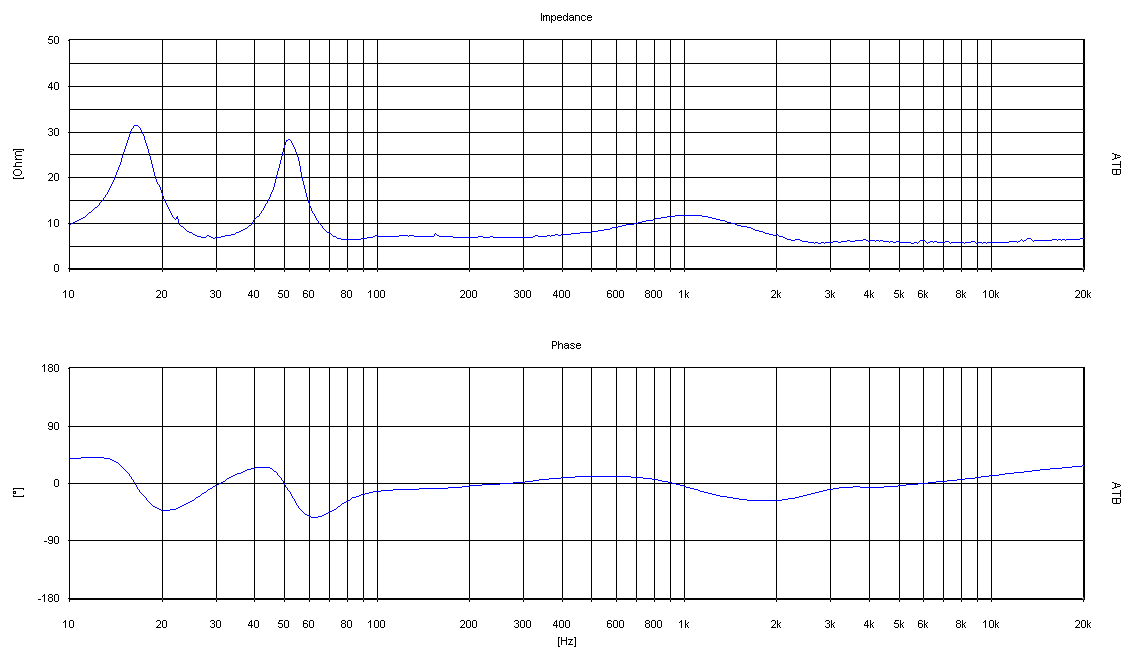

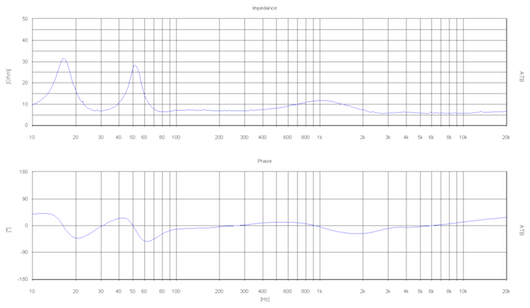

Ich habe einmal ein paar Messungen von meinem Lautsprecher gemacht, zunächst die Impedanz. Zum vergrößern bitte auf das Bild klicken.

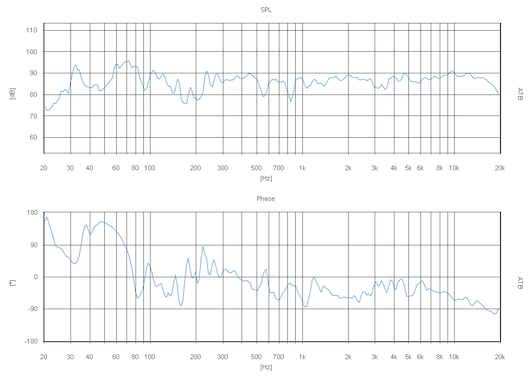

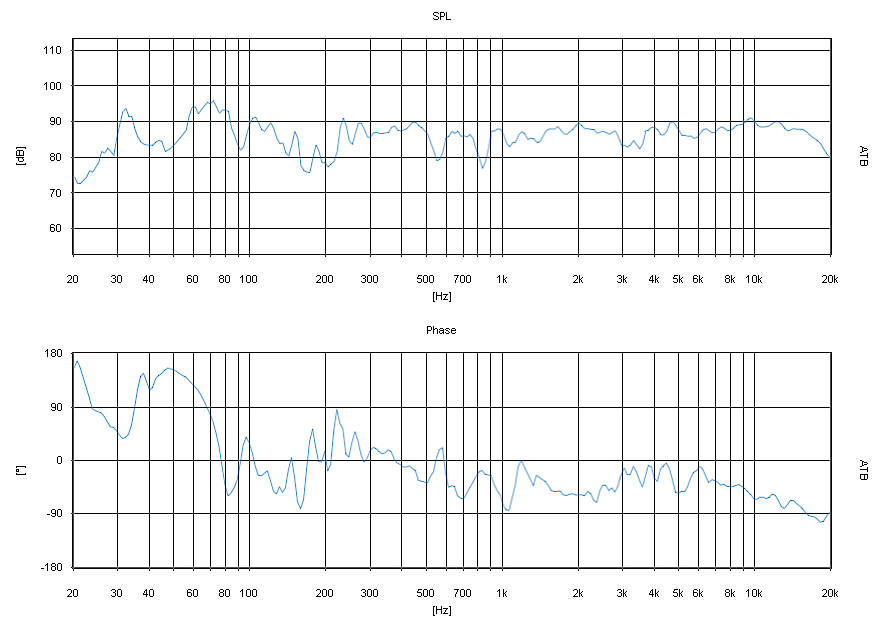

Nun der Frequenzgang und die akustische Phase, alle Messungen sind im Abstand von einem Meter und axial auf Höhe zwischen HT und TMT gemessen. Zum vergrößern bitte auf das Bild klicken.

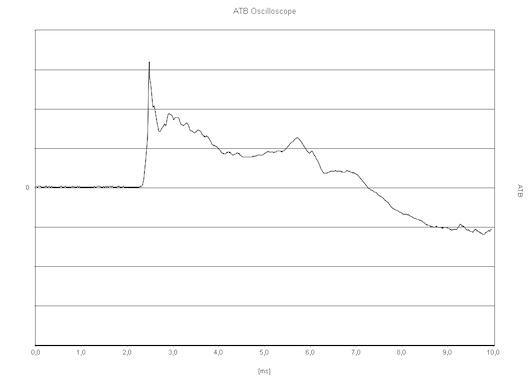

Hier ist die Sprungantwort. Zum vergrößern bitte auf das Bild klicken.

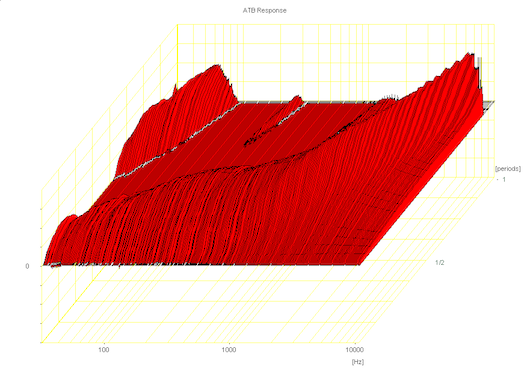

Ich habe auch gleich ein paar 3D Stepresponse Messungen gemacht, als Anregungssignal habe ich einen Halbsinus gewählt, hier das Ergebnis. Zum vergrößern bitte auf das Bild klicken.

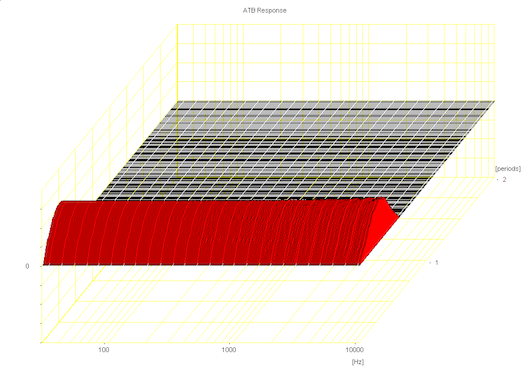

Eine kleine Erklärung zu dieser nicht sehr bekannten Messung habe ich auch gemacht. Als Vergleich habe ich einen sehr guten Dreiwegelautsprecher eines renommierten Lautsprecherherstellers mitgemessen. Zum vergrößern bitte auf das Bild klicken.
|
|
|
|
